Dibujo Isométrico 2D - Ejercicio 02

Imagen

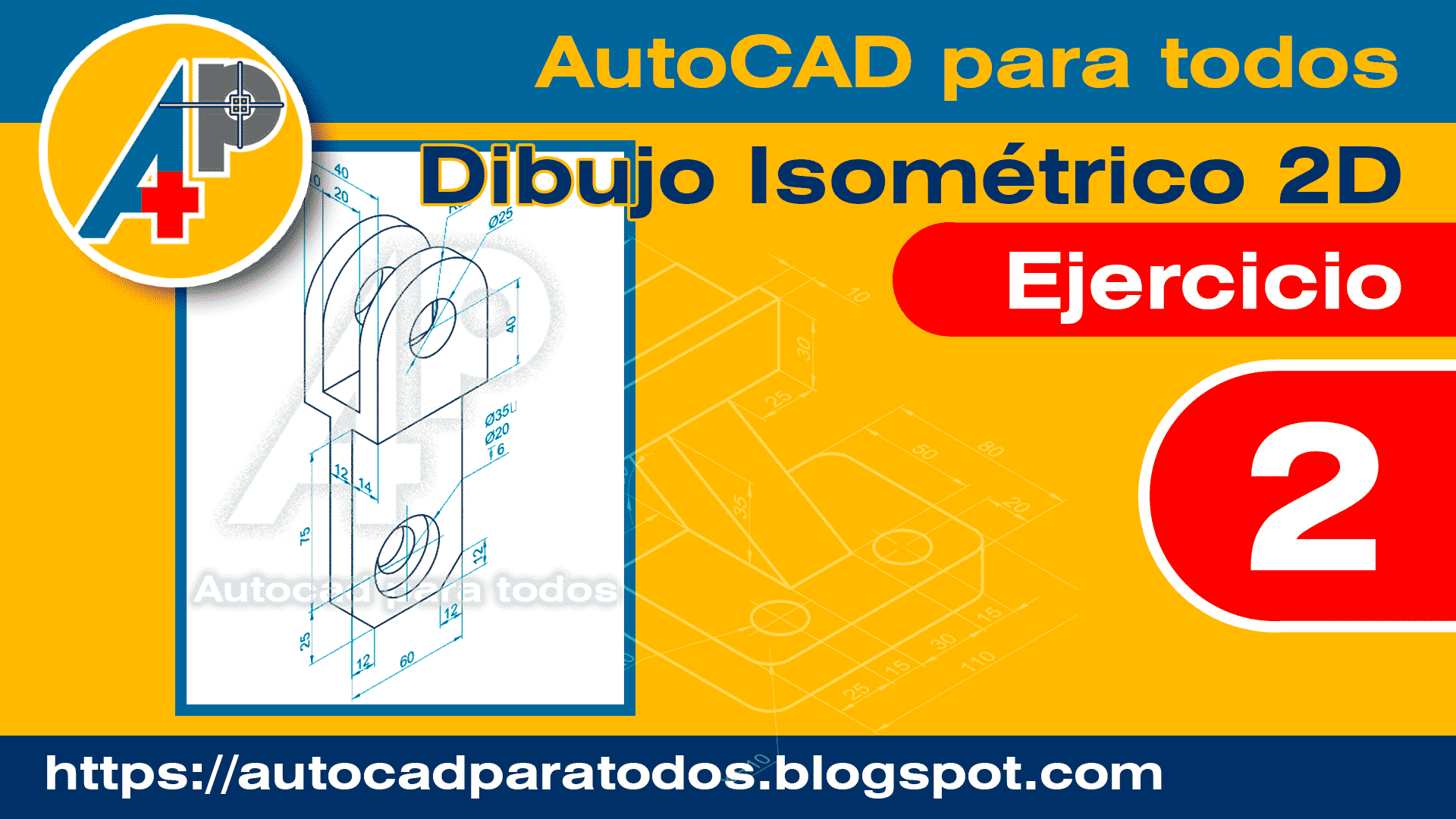

	Esta es la imagen del ejercicio 02
Indicaciones
	En este ejercicio agregaremos líneas ocultas y dibujo de isocírculos. Activar opciones
		Para realizar el presente ejercicio se tiene que activar las siguientes opciones: Rastreo Polar (F10) y seleccionar un ángulo de 30°. Referencia a objetos (F3) y seleccionar las referencia Punto Final, Intersección. Dibujo Isométrico y seleccionar según en plano a dibujo, esta opción se utiliza para el dibujo de isocírculos
	Comandos a utilizar:
		ESPAÑOL INGLES Comando Alias Comando Alias LINEA L LINE L ELIPSE EL ELLIPSE EL COPIA CP COPY CO, CP REGEN RG REGEN RE RECORTA RR TRIM TR PARTE P BREAK BR Variable LTSCALE Variable LTSCALE

En el presente video encontrarás la explicación:

Ejercicios Desarrollados de AutoCAD        Ejercicios Propuestos de AutoCAD

Dibujo Isométrico 2D - Ejercicio 01

Imagen
	Esta es la imagen del ejercicio 01.
Indicaciones
	Activar opciones
		Para realizar el presente ejercicio se tiene que activar las siguientes opciones: Rastreo Polar (F10) y seleccionar un ángulo de 30°. Referencia a objetos (F3) y seleccionar las referencia Punto Final, Intersección. Dibujo Isométrico y seleccionar según en plano a dibujo, esta opción se utiliza para el dibujo de isocírculos
	Comandos a utilizar:
		ESPAÑOL INGLES Comando Alias Comando Alias LINEA L LINE L ELIPSE EL ELLIPSE EL

En el presente video encontrarás la explicación:.

Ejercicios Desarrollados de AutoCAD        Ejercicios Propuestos de AutoCAD

AutoCAD 3D - Ejercicio 37

Buen día tengas estimados amigos y amigas.

En este vídeo tutorial desarrollaremos el ejercicio propuesto N° 37 correspondiente a AutoCAD 3D.

Se hará uso de los siguientes comandos:

ESPAÑOL		INGLES
Comando	Alias	Comando	Alias
LINEA	L	LINE	L
SIMETRIA	SI	MIRROR	MI
DESPLAZA	D	MOVE	M
PRESIONARTIRAR		PRESSPULL
PRISMARECT		BOX
SIMETRIA3D		MIRROR3D	3DMIRROR
CILINDRO	CIL	CYLINDER	CYL
UNION	UNI	UNION	UNI
DIFERENCIA	DIF	SUBTRACT	SU

Además se han utilizado las siguientes herramientas:

• Entrada dinámica (F12)
• Referencia a objetos OSNAP (F3)
• Punto final
• Punto medio
• Centro
• Cuadrante
• Rastreo de referencia a objetos AUTOSNAP (F11)

El dibujo a realizar es el siguiente:

El siguiente video tutorial muestra el procedimiento paso a paso:
