Ejercicio desarrollado 01 - AutoCAD Intermedio

Hoy día estamos iniciando el desarrollo paso a paso de ejercicios de AutoCAD Nivel Intermedio. En este ejercicio utilizaremos los comandos Circle, Line, Rotate, ArrayPolar, Fillet, Trim.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Ejercicios Propuestos Intermedios de AutoCAD (Del 6 al 10)

Continuamos con la serie de ejercicios intermedios, ahora les comparto los siguientes 5 ejercicios para continuar practicando los comandos de dibujo y edición de AutoCAD.

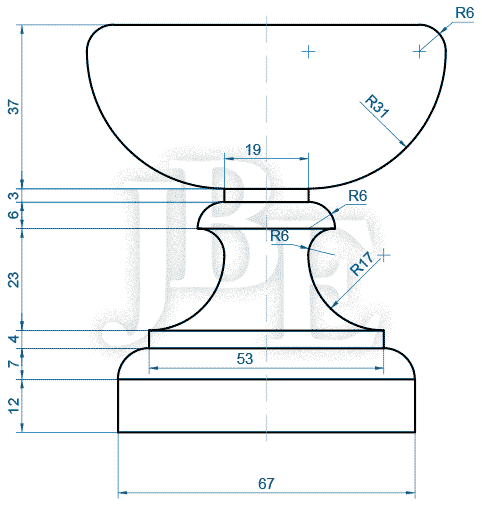

Ejercicio Propuesto 06 - AutoCAD Intermedio

Ejercicio Propuesto 07 - AutoCAD Intermedio

Ejercicio Propuesto 08 - AutoCAD Intermedio

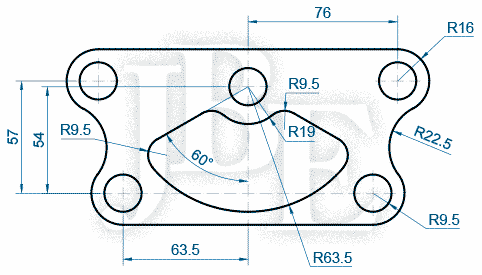

Ejercicio Propuesto 09 - AutoCAD Intermedio

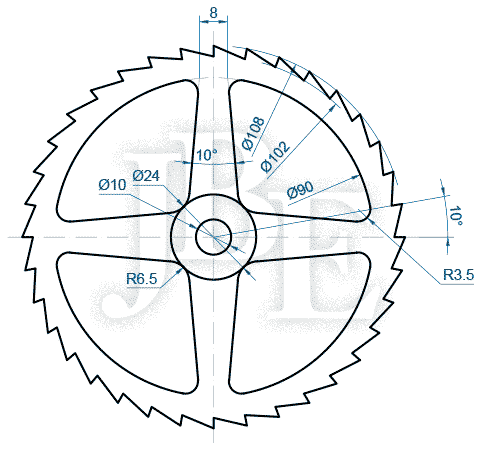

Ejercicio Propuesto 10 - AutoCAD Intermedio

Vea También

  Comandos de Dibujo

  Comandos de Edición

  15 Ejercicios Propuestos Básicos

  05 Ejercicios Propuestos Intermedios (del 01 al 05)

  Desarrollo de 15 Ejercicios básicos

  Mapa del sitio

Ejercicios Propuestos Intermedios de AutoCAD (Del 1 al 5)

Esta es una serie de los primeros 5 de 15 ejercicios intermedios para continuar practicando los comandos de dibujo y edición de AutoCAD.

Ejercicio Propuesto 01 - AutoCAD Intermedio

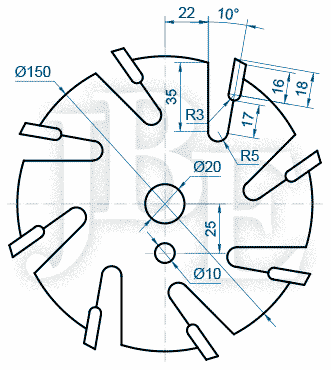

Ejercicio Propuesto 02 - AutoCAD Intermedio

Ejercicio Propuesto 03 - AutoCAD Intermedio

Ejercicio Propuesto 04 - AutoCAD Intermedio

Ejercicio Propuesto 05 - AutoCAD Intermedio

Vea También

  Comandos de Dibujo

  Comandos de Edición

  15 Ejercicios Propuestos Básicos

  Desarrollo de 15 Ejercicios básicos

  Mapa del sitio

Comandos de creación y edición de sólidos - AutoCAD

Los comandos de creación y edición de sólidos se encuentran ubicados en la ficha Home [Inicio] y en la ficha Solid [Sólido], como ya se había indicado anteriormente para ejecutarlos podemos hacer un clic sobre el botón respectivo, digitar el nombre completo del comando o digitar el alias.

En la columna Comando y Alias se muestra el nombre del comando o alias en inglés y en español.

Cuando en la columna Alias se muestra la celda en blanco significa que dicho comando no tiene asignado por defecto un alias, y si desea el usuario puede asignar dicho alias utilizando el botón  Edit Aliases [Editar Alias] ubicado en el panel Customization [Personalización] de la ficha Manage [Administrar] para la versión 2013, para versiones anteriores se utiliza el comando ALIASEDIT [EDITALIAS].

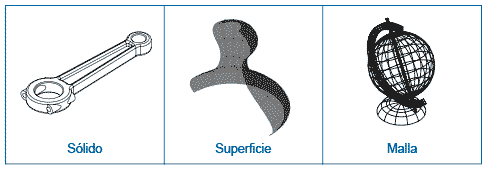

Introducción al modelado 3D en AutoCAD

El modelado 3D de AutoCAD permite la creación de modelos sólidos, de superficies y de mallas.

Un modelo sólido es un cuerpo cerrado que tiene como propiedades: masa, volumen, centro de gravedad y momento de inercia.
Un modelo de superficie es una lámina muy delgada que no tiene ni masa ni volumen.
Un modelo de malla esta formado por vértices, aristas y caras que definen una forma 3D.

Modelos creados en AutoCAD

Para comenzar el trabajo con 3D en AutoCAD, lo primero que tenemos realizar es visualizar las herramientas 3D, para eso se debe cambiar el Workspace [Espacio de trabajo].

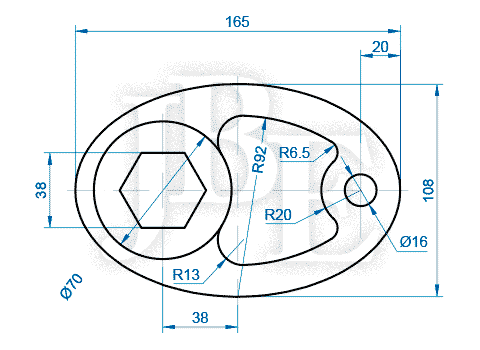

Ejercicio desarrollado 15 - AutoCAD Básico

Esta entrega es el último ejercicio correspondiente a la parte básica de AutoCAD, muy pronto tendrán disponibles ejercicios intermedios para seguir practicando y afianzando el aprendizaje de los comandos de dibujo y de edición.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Click derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint, Center y Quadrant.

Ejercicio desarrollado 14 - AutoCAD Básico

Penúltimo Ejercicio Básico desarrollado paso a paso.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint y Center.

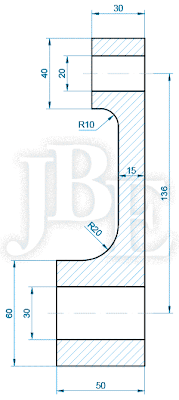

Ejercicio desarrollado 13 - AutoCAD Básico

Entrega del ejercicio N° 13 desarrollado paso a paso para practicar los comandos Line, Copy, Offset, Fillet y Hatch.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentre activa la opcióne Endpoint.

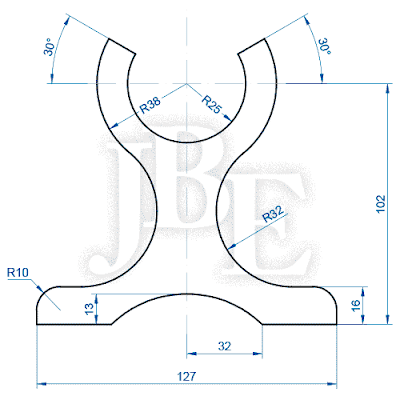

Ejercicio desarrollado 12 - AutoCAD Básico

Ahora nuestro ejercicio N° 12, para continuar practicando.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint, Midpoint e Intersection.

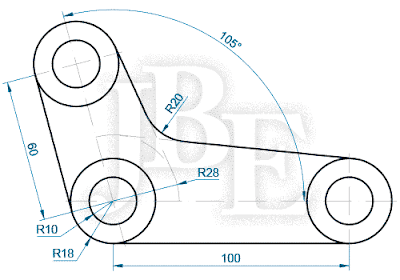

Ejercicio desarrollado 11 - AutoCAD Básico

Continuamos con el ejercicio 11 desarrollado paso a paso donde utilizaremos los comandos LINE, CIRCLE, COPY y FILLET. Para el dibujo de la línea de 60 que tiene una inclinación de 105° se recurrirá al uso de coordenadas polares relativas, las coordenadas polares se basan en una distancia y un ángulo que forma la línea a dibujar y el eje X positivo.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint y Center.

Ejercicio desarrollado 10 - AutoCAD Básico

Continuamos practicando con el ejercicio N° 10, ejecutaremos el comando COPY que permite copiar varios objetos a la vez utilizando la opción Array, que sólo esta presente a partir de la versión 2012 de AutoCAD, el array creado no es asociativo. También emplearemos coordenadas relativas cuya referencia se toma con respecto al último punto dibujado, para establecer la coordenada relativa se debe anteponer el símbolo @ antes de la coordenada.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint y Center.

Ejercicio desarrollado 09 - AutoCAD Básico

Sigamos practicando y ahora nuestro ejercicio 9 desarrollado paso a paso utilizando los comandos de dibujo y de edición, esperando que sea de utilidad para seguir aprendiendo AutoCAD.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint, Center, Quadrant e Intersection.

Ejercicio desarrollado 08 - AutoCAD Básico

Seguimos con los ejercicios básicos ahora nos toca desarrollar el ejercicio N° 8 donde emplearemos los comandos Line, Circle, Copy, Offset, Trim,

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint, Center, Intersection.

Ejercicio desarrollado 07 - AutoCAD Básico

Seguimos practicando y ahora nuestro ejercicio 7 que desarrollaremos paso paso utilizando comandos de dibujo y edición.

SOLUCIÓN

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Haga clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activa las opciones Endpoint, Midpoint, Center, Quadrant e Intersection.

Paso 03
Active el comando CIRCLE: digite C y Enter.
Specify center point for circle: clic en un punto cualquiera.
Specify radius of circle: digite 40 y Enter.

Ejercicio desarrollado 06 - AutoCAD Básico

Sexto ejercicio básico que desarrollaremos paso a paso, utilizando comandos de dibujo y edición básicos.

SOLUCION


Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activados.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones Endpoint, Midpoint y Quadrant.

Paso 03
Active el comando LINE: digite L y Enter.
Specify first point: clic en un punto cualquiera.
Specify next point: mueva el puntero hacia abajo, digite 110 y Enter.
Specify next point: mueva el puntero  hacia la derecha, digite 10 y Enter.
Specify next point: mueva el puntero hacia arriba, digite 6 y Enter.
Specify next point: Enter para terminar el comando.

Lista de comandos de Edición o Modificación

Comandos de Edición en la ficha Modify

Los comandos de edición de AutoCAD se utilizan para modificar o editar objetos creados por los comandos de dibujo, o para crear nuevos objetos en base a los ya existentes, estos comandos se encuentran ubicados en el panel Modify [Modificar] de la ficha Home [Inicio], como ya se había indicado anteriormente para ejecutarlos podemos hacer un clic sobre el botón respectivo, digitar el nombre completo del comando o digitar el alias.

Tenga en cuenta que la selección de los objetos a editar se puede realizar antes o después de ejecutar el comando. Si al ejecutar el comando no hay ningún objeto seleccionado AutoCAD le pedirá al usuario que seleccione los objetos a modificar, caso contrario el comando actuará sobre los objetos seleccionados previamente.

Cuando la opción Noun/verb selecction [Designación Nombre/Verbo] de la ficha Selection [Selección] del cuadro de diálogo Options [Opciones] está desactivada la selección previa de los objetos no será tomada en cuenta al ejecutar el comando de edición y AutoCAD le pedirá que seleccione nuevamente los objetos. (En este caso la tecla SUPR quedará desactiva para eliminar objetos). Para visualizar el cuadro de diálogo Options [Opciones], haga clic derecho en un parte vacía del área de dibujo y seleccione la opción Options.

La siguiente lista muestra los comandos de edición, en una próxima entrega se proporcionará ejemplos de cada uno de ellos.

N°	Icono	Comando	Alias	Descripción
1		MOVE DESPLAZA	M D	Desplaza objetos a una distancia especificada en una dirección especificada.
2		ROTATE GIRA	RO GI	Rota objetos alrededor de un punto base.
3		TRIM RECORTA	TR RR	Recorta objetos hasta alcanzar aristas de otros objetos.
4		EXTEND ALARGA	EX AL	Alarga objetos hasta alcanzar aristas de otros objetos.
5		COPY COPIA	CO, CP CP	Copia objetos a una distancia especificada en una dirección especificada.
6		MIRROR SIMETRIA	MI SI	Crea una copia simétrica de los objetos seleccionados.
7		FILLET EMPALME	F MP	Redondea las aristas de los objetos
8		CHAMFER CHAFLAN	CHA CH	Bisela las aristas de los objetos
9		BLEND FUSIONAR		Crea una spline tangente y suavizada entre los puntos finales de dos curvas abiertas.
10		STRETCH ESTIRA	S EI	Estira los objetos intersectados por la ventana de selección.
11		SCALE ESCALA	SC ES	Aumenta o reduce el tamaño de los objetos conservando las mismas proporciones del tamaño original.
12		ARRAYRECT MATRIZRECTANG		Crea copias objetos de objetos distribuyéndolos en filas, columnas y niveles.
13		ARRAYPATH MATRIZCAMINO		Realizar copias de objetos seleccionados distribuyéndolos a lo largo de una trayectoria o parte de la trayectoria.
14		ARRAYPOLAR MATRIZPOLAR		Realizar copias de objetos seleccionados distribuyéndolos alrededor de un punto central especificado.
15		ERASE BORRA	E B	Elimina objetos seleccionados.
16		EXPLODE DESCOMP	X DP	Divide un objeto compuesto en sus elementos.
17		OFFSET DESFASE	O DF	Crea líneas y curvas paralelas o círculos concéntricos.
18		LENGTHEN LONGITUD	LEN LG	Modifica la longitud de los objetos.
19		PEDIT EDITPOL	PE PE	Edita una polilínea.
20		SPLINEDIT EDITSPLINE	SPE SPE	Edita una spilínea.
21		HATCHEDIT EDITSOMB	HE EB	Edita un sombreado.
22		ARRAYEDIT EDITARMATRIZ		Edita una matriz o array.
23		ALIGN ALINEAR	AL ALI	Alinea objetos con otros objetos 2D y 3D.
24		BREAK PARTE	BR P	Parte un objeto entre dos puntos especificados.
25		Break at Point		Es el mismo comando BREAK, permite partir un objeto es un punto específico.
26		JOIN UNIR	J U	Crea una polínea a partir de los objetos seleccionados.
27		REVERSE INVERTIR		Invierte la dirección de los objetos seleccionados.
28		OVERKILL ELIMINARSOBRANTE		Elimina la geometría solapada eliminando objetos duplicados e inncesarios.
29		DRAWORDER ORDENAOBJETOS	DR OB	Modificar el orden de apilamiento de los objetos.
