Ejercicio desarrollado N° 02 - AutoCAD Sólidos 3D

Segundo ejercicio de AutoCAD 3D desarrollado paso a paso en un vídeo tutorial.

Ejercicio 2 - AutoCAD Sólidos 3D

Para la realización del presente ejercicio, se siguen los siguientes pasos:

Paso 01

Activar la vista Right [Derecha], dibujar el perfil 1 y convertirlo a polilínea con el comando JOIN(J), también se puede convertirlo a región con el comando REGION(REG).

Perfil 1

Paso 02

Activar la vista SE Isometric y extruir el perfil 1, 40 unidades.

Paso 03

Activar la vista TOP [Superior], dibujar el siguiente perfil 2 y convertirlo a polilínea con el comando JOIN(J).

Perfil 2

Paso 04

Activar la vista SE Isometric y extruir el perfil 2, 5 unidades

Paso 05
Mover el sólido 2 hacia el sólido 1 con el comando MOVE(M).

Paso 06
Sustraer los dos sólidos haciendo uso del comando SUBTRACT(SU)

El procedimiento paso a paso se muestra el el siguiente video:

Ejercicio desarrollado N° 01 - AutoCAD Sólidos 3D

Este es el primer ejercicio de la categoría Sólidos 3D, que se desarrolla paso a paso en un vídeo tutorial.

Ejericicio N° 1 - AutoCAD Sólidos 3D

En la solución del presente ejercicio se ejecutarán los siguientes comandos:
     EXTRUDE (EXT)
     SUBTRACT (SU)

Hay que tener en cuenta lo siguiente:

• Para trabajar con sólidos tenemos que cambiar el espacio de trabajo (WorkSpace), se puede seleccioniar 3D Basic o 3D Modeling, en nuestro ejercicio vamos a seleccionar el workspace 3D Modeling porque proporciona más herramientas.
• Cuando crea un nuevo archivo, la vista que se activa por defecto es la vista TOP (Superior).
• Para crear un sólido con el comando EXTRUDE, se tiene que seleccionar una polilínea o una región. Si selecciona líneas estas se convertirán en superficies.
• Para convertir objetos a una polilínea se utiliza el comando JOIN (J).
• Para convertir objetos a una región se utiliza el comando REGION (REG).

Aqui el tutorial con la solución del Ejercicio N° 01 - de Sólidos 3D.

Ejercicios Propuestos Avanzados de AutoCAD (del 1 al 15)

Buen dia tengan todos ustedes amigos, en primer lugar agradecerles las visitas realizadas al blog, esperando como siempre que sigan con la práctica del AutoCAD, en esta oportunidad les comparto 15 Ejercicios del Nivel Avanzado.

Esperando también sus comentarios con el fin de seguir mejorando las publicaciones. Bueno, aquí los ejercicios y a practicar se ha dicho.

Ejercicio Propuesto 01 - AutoCAD Avanzado

Ejercicio Propuesto 01 - AutoCAD Avanzado

Ejercicio Propuesto 02 - AutoCAD Avanzado

Ejercicio Propuesto 02 - AutoCAD Avanzado

Ejercicios Propuestos Intermedios de AutoCAD (Del 11 al 15)

Hola amigos buen día, ¿como están? espero que bien. Gracias por visitar mi blog y por dar sus opiniones y consejos para mejorarlo cada día.

Algo que quedó pendiente ahora les comparto los 5 ejercicios del nivel intermedio para completar los 15 ejercicios. Espero que practiquen y sigan afianzando sus conocimiento en AutoCAD, si tienen alguna duda o si tienen otros ejercicios que deseen que resuelva por favor escriban al correo jaferbaex21@gmail.com

Aquí los ejercicios del 11 al 15 del nivel intermedio:

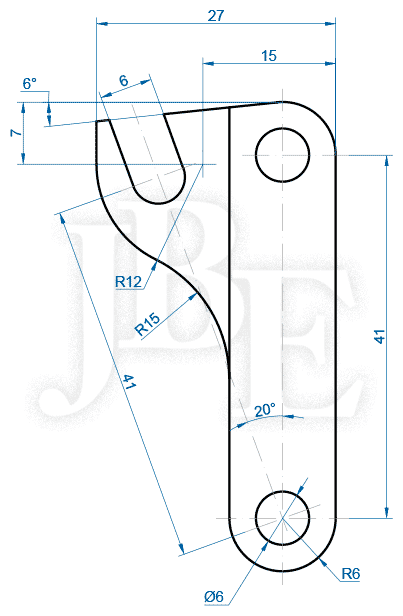

Ejercicio Propuesto 11 - AutoCAD Intermedio

Ejercicio Propuesto 11 - AutoCAD Intermedio

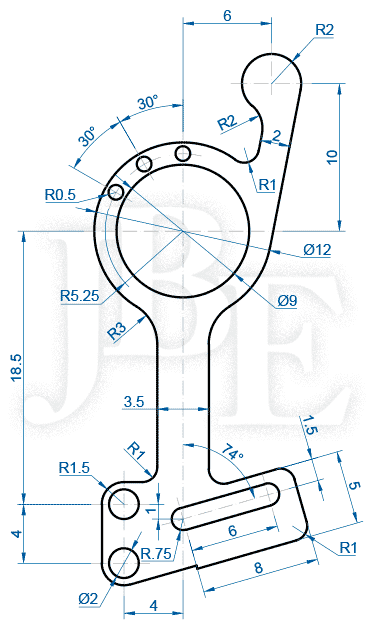

Ejercicio Propuesto 12 - AutoCAD Intermedio

Ejercicio Propuesto 12 - AutoCAD Intermedio

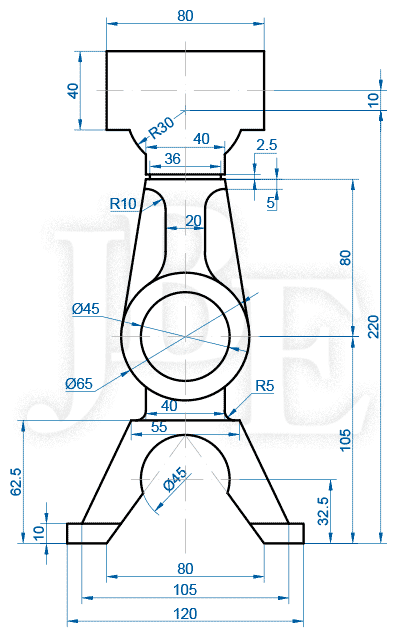

Ejercicio Propuesto 13 - AutoCAD Intermedio

Ejercicio Propuesto 13 - AutoCAD Intermedio

Ejercicio Propuesto 14 - AutoCAD Intermedio

Ejercicio Propuesto 14 - AutoCAD Intermedio

Ejercicio Propuesto 15 - AutoCAD Intermedio

Ejercicio Propuesto 15 - AutoCAD Intermedio

Vea También

  Comandos de Dibujo

  Comandos de Edición

  15 Ejercicios Propuestos Básicos

  05 Ejercicios Propuestos Intermedios (del 01 al 05)

  05 Ejercicios Propuestos Intermedios (del 06 al 10)

  Desarrollo de 15 Ejercicios Básicos

  Desarrollo de 15 Ejercicios Intermedios

  Mapa del sitio

Ejercicio Desarrollado 01 - AutoCAD Avanzado

Bueno amigos, ahora desarrollaremos ejercicios de AutoCAD paso a paso del Nivel Avanzado, a partir de ahora se incluirá uno o varios vídeos que contienen la solución del ejercicio propuesto. Espero que sigan practicando y que le sea de utilidad, cualquier sugerencia o duda, hacerla llegar con el fin de ir mejorando cada día el blog. Te agradezco de antemano su interés en visitar este blog.

Comenzamos con el Nivel Avanzado con el siguiente ejercicio:

Ejercicio AutoCAD Avanzado Desarrollado 01 - Mango de herramienta

En el presente ejercicio de AutoCAD vamos a proyectar diferentes puntos, para agilizar el tiempo en el dibujo, para esto verificamos que estén activas las opciones:

      Polar Tracking [Rastreo Polar],
      Object Snap [Referencia a objetos] y
      Object Snap Tracking [Rastreo de referencia a objetos].

Ejercicio desarrollado 15 - AutoCAD Intermedio

Continuamos con el ejercicio desarrollado paso a paso N° 15 del Nivel Intermedio, en este ejercicio estaremos utilizando diversos comandos tanto de dibujo como de edición como ROTATE, TRIM, OFFSET. Esperando que sea de utilidad para que sigan practicando y aprendiendo el AutoCAD.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones: Endpoint.

Ejercicio desarrollado 14 - AutoCAD Intermedio

Continuamos con el ejercicio desarrollado paso a paso N° 14 del Nivel Intermedio, espero que le sea de utilidad, en este ejercicio estaremos utilizando diversos comandos tanto de dibujo como de edición.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones: Endpoint, Quadrant e Intersection.

Paso 03
Ejecute el comando LINE: digite L y Enter.
Specify first point: clic en un punto cualquiera.
Specify next point: mueva el puntero hacia la derecha digite 140 y presione la tecla Enter.
Specify next point: presione la tecla Enter para terminar el comando.

Ejercicio desarrollado 13 - AutoCAD Intermedio

Ejercicio desarrollado paso a paso N° 13 del Nivel Intermedio

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activa la opción: Endpoint.

Ejercicio desarrollado 12 - AutoCAD Intermedio

Ejercicio desarrollado paso a paso N° 12 del nivel Intermedio de AutoCAD.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones: Endpoint e Intersection.

Ejercicio desarrollado 11 - AutoCAD Intermedio

Ejercicio desarrollado paso a paso N° 11 del Nivel Intermedio

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones: Endpoint e Intersection.

Ejercicio desarrollado 10 - AutoCAD Intermedio

Continuamos con el ejercicio N° 10 del Nivel Intermedio.
En este ejercicio emplearemos el comando SKETCH que nos permite dibujar a mano alzada, podemos elegir si se dibujarán líneas, polilíneas o splines, además se puede establecer el tamaño de los segmentos.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones: Endpoint, Midpoint, Center, Quadrant e Intersection.

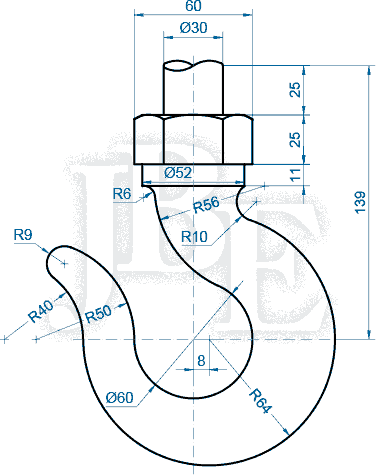

Ejercicio desarrollado 09 - AutoCAD Intermedio

Continuamos con la secuencia de ejercicios desarrollados paso a paso, ahora veamos el ejercicio N¨ 09 del nivel intermedio.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones: Endpoint, Quadrant e Intersection.

Ejercicio desarrollado 08 - AutoCAD Intermedio

Ejercicio 08 del Nivel Intermedio desarrollado paso a paso.

SOLUCION

Paso 01
Verifique que los modos Object Snap (F3) y Ortho Mode (F8) estén activos.

Paso 02
Clic derecho sobre el botón Object Snap de la barra de estado y verifique que se encuentren activas las opciones: Center, Quadrant y Intersection.
